| 概要 |
| 产品是由波纹电阻器组合而成的电阻箱，适用于大功率、大电流的制动设备、试验测试设备、电梯、起重等变频器能耗制动回路中。 |
| 特征 |
1、额定功率范围：0.5KW-20KW
2、工作电压范围：0.5KV-3KV
3、额定阻值范围：1R-1KR
4、耐压范围：2.5-5KV/1 min 50Hz
5、IP等级：IP20-IP23
6、振动：0.5g
7、温升及温漂范围：温升≤375℃ 温漂≤400ppm/℃
8、在流体材料：0Cr 25A L5
9、优势：较恶劣的工作环境
10、劣势：工作电压不是很高
适用标准：GB/T5729-1994 电子设备用固定电阻器 第一部分：总规范 |

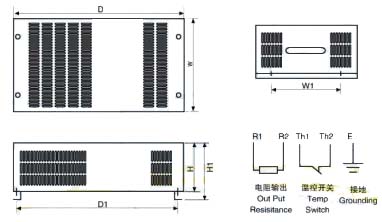

| 外形尺寸 |
 |
额定功率
(kW) |
尺寸(mm) |
端子 |
重量 |
| W |
D |
H |
H1 |
D1 |
W1 |
(kg) |
| 1 |
250 |
500 |
125 |
150 |
480 |
180 |
M6 |
5.3 |
| 1.5 |
250 |
500 |
125 |
150 |
480 |
180 |
M6 |
5.9 |
| 2 |
280 |
500 |
145 |
170 |
480 |
200 |
M6 |
6.5 |
| 3 |
280 |
500 |
145 |
170 |
480 |
210 |
M6 |
7.8 |
| 4.5 |
340 |
600 |
145 |
170 |
580 |
280 |
M6 |
12 |
| 6 |
340 |
600 |
145 |
170 |
580 |
280 |
M6 |
14 |
| 8 |
410 |
685 |
145 |
170 |
642 |
340 |
M6 |
16 |
| 10 |
410 |
685 |
145 |
170 |
642 |
340 |
M6 |
18 |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
